橋梁支座灌漿料施工標準包括以下步驟：

1. 施工前的準備：

（1）灌漿料應具備良好的抗壓強度和密度，能有效地阻止水分滲漏、粘滯劑滲入，并具備可靠的耐久性能和良好的氣密性。
（2）施工前應對設備基礎表面充分濕潤，并吸干積水。
（3）灌漿前應按照設計規(guī)范和預算要求，確定合理的灌漿料混合比例。
（4）灌漿料的施工管理應由施工方和質量檢查機構協(xié)商范圍內實施，施工施行過程應按照合同條款和施工規(guī)范執(zhí)行。

2. 灌漿：

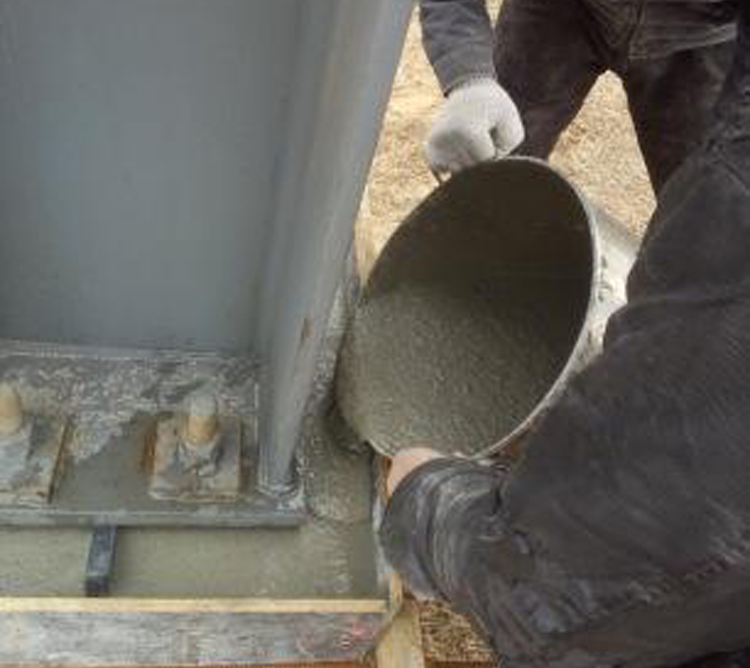

（1）漿料應從一側灌入，直至另一側溢出為止，以利于排出支座與混凝土基礎之間的空氣，使灌漿充實，不得從四側同時進行灌漿。
（2）灌漿開始后，必須連續(xù)進行，不能間斷，并應盡可能縮短灌漿時間。
（3）在灌漿過程中不宜振搗，必要時可用竹板條等進行拉動導流。
（4）每次灌漿層厚度不宜超過100mm。
（5）灌漿過程中如發(fā)現(xiàn)表面有泌水現(xiàn)象，可布撒少量干料，吸干水分。
（6）設備基礎灌漿完畢后，要剔除的部分應在灌漿層終凝前進行處理。
（7）在灌漿施工過程中直至脫模前，應避免灌漿層受到振動和碰撞，以免損壞未結硬的灌漿層。
（8）當灌漿量較大時，應采用機械攪拌方式，以保證灌漿施工。

早強灌漿料產品特點可以歸納為以下幾點：

• 高早期強度。1天抗壓強度>20MPa，3天抗壓強度>40MPa，28天抗壓強度>60MPa。可以在短時間內達到較高的強度，加快工程施工速度。

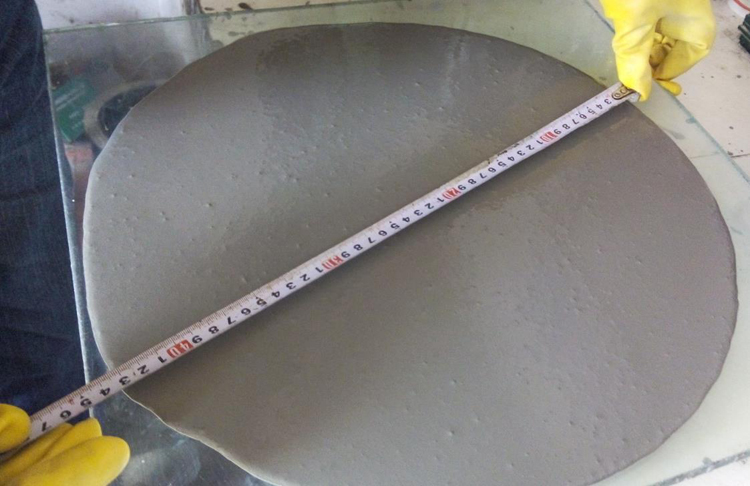

• 良好的自流性。流動性大且不泌水，無需振搗可自動填充全部空隙，不出現(xiàn)漏灌蜂窩孔等問題。

• 微膨脹性?？梢员ＷC設備與基礎之間緊密接觸，二次灌漿后無收縮。

• 黏結強度高。能提高地腳螺栓握裹力和混凝土的黏結力，產生很好的錨固效果。

• 耐久性強。經過上百萬次疲勞試驗和50次凍融循環(huán)實驗，強度無明顯變化。

除了以上提到的產品特點，早強灌漿料還具有無毒、無臭、不含刺激性成分的優(yōu)點，并且具有良好的耐候性和耐腐蝕性，可在惡劣的環(huán)境條件下使用。此外，早強灌漿料還具有良好的抗壓、抗折、抗拉性能，能夠有效地提高設備的安裝質量和維修效果。在實際工程應用中，早強灌漿料已經被廣泛應用于各種領域，例如橋梁加固、建筑領域、隧道工程等。
